Phân Tích Mã Lỗi C2179 Trên Toyota L4-1.8L 2015
Phân Tích Mã Lỗi C2179 Tire Pressure Monitor ECU Communication Stop / Hộp ECU giám sát áp suất lốp dừng giao tiếp Trên Toyota Corolla L4-1.8L 2015
1. Thông tin chung
1.1. Mô tả mã lỗi
- ECU chính gửi tín hiệu đến ECU cảnh báo áp suất lốp và bộ thu phát thông qua đường truyền trực tiếp.. Giao tiếp giữa ECU chính và mô-đun cảnh báo áp suất lốp và bộ thu phát bị gián đoạn trong 10 giây trở lên.
1.2. Nguyên nhân hư hỏng
- Lỗi hộp BCM.
- Hở/ngắn mạch điều khiển hoặc các giắc nối.
- Hộp ECU cảnh báo áp suất lốp và bộ thu phát bị hư hỏng.
1.3. Triệu chứng
- Sáng đèn cảnh báo giám sát áp suất lốp (TPMS)
- Sáng đèn cảnh báo ABS

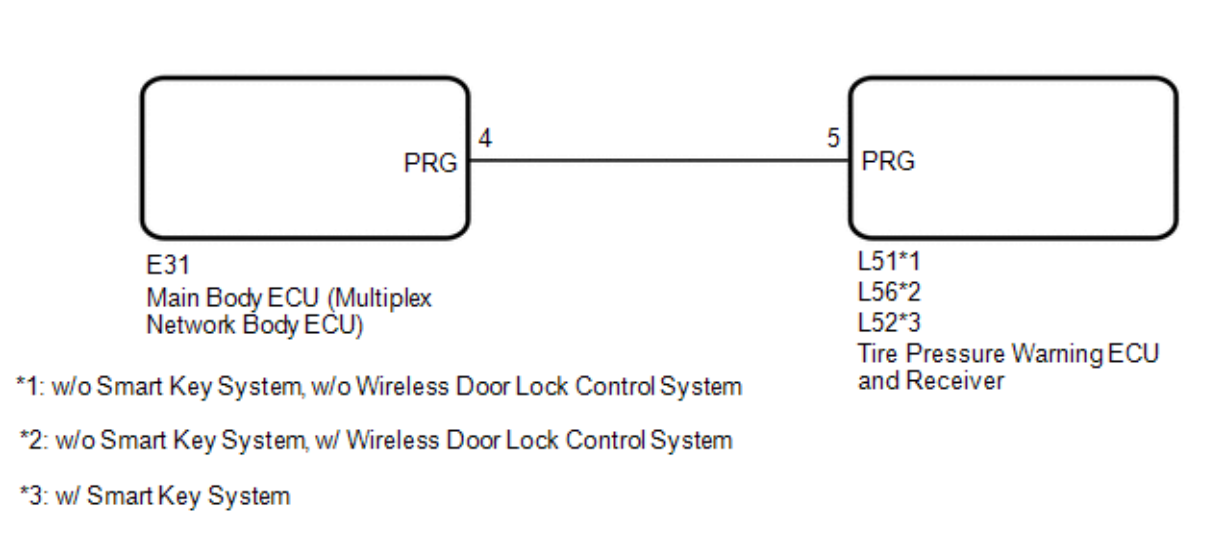

1.4. Sơ đồ mạch điện
1.5. Chú ý:
- Khi thay thế ECU và bộ thu tín hiệu cảnh báo áp suất lốp, hãy đọc ID trên ECU cũ bằng cách sử dụng Techstream và ghi lại trước khi tháo bỏ.
- Cần thực hiện thiết lập sau khi đăng ký ID mới vào ECU cảnh báo áp suất lốp và bộ thu phát sau khi đã được thay thế.
2. Quy trình xử lý mã lỗi
2.1. Kiểm tra dây và giắc kết nối (hộp đk cảnh báo áp suất lốp – hộp BCM)
a) Ngắt kết nối giắc L51, L52 hoặc L56 ECU cảnh báo áp suất lốp
b) Ngắt kết nối giắc E31 của BCM
c) Đo điện trở theo các giá trị trong bảng dưới đây:
Điện trở tiêu chuẩn:
Không có hệ thống Smart Key, Không có hệ thống điều khiển khóa cửa.
Kiểm tra giắc | Trạng thái | Tiêu chuẩn |
L51-5 (PRG) - E31-4 (PRG) | Luôn luôn | Dưới 1 Ω. |
L51-5 (PRG) hoặc E31-4 (PRG) – Mass thân xe | Luôn luôn | 10kΩ trở lên. |
Không có hệ thống Smart Key, Có hệ thống điều khiển khóa cửa:
Kiểm tra giắc | Trạng thái | Tiêu chuẩn |
L56-5 (PRG) - E31-4 (PRG) | Luôn luôn | Dưới 1 Ω. |
L56-5 (PRG) hoặc E31-4 (PRG) – Mass thân xe | Luôn luôn | 10kΩ trở lên. |
Có hệ thống Smart Key:
Kiểm tra giắc | Trạng thái | Tiêu chuẩn |
L52-5 (PRG) - E31-4 (PRG) | Luôn luôn | Dưới 1 Ω. |
L52-5 (PRG) hoặc E31-4 (PRG) – Mass thân xe | Luôn luôn | 10kΩ trở lên. |
Kết quả kiểm tra có OK không?:
Có | Sửa chữa, thay thế dây hoặc giắc kết nối |
Không | Sang bước 2.2 |
2.2. Thay thế hộp điều khiển cảnh báo áp suất lốp.
a. Thay thế hộp điều khiển cảnh báo áp suất lốp
Kết quả :
NEXT | Sang bước 2.3 |
2.3. Kiểm tra mã lỗi:
a. Xóa lỗi
Chassis > Tire Pressure Monitor > Clear DTCs
b. Tắt chìa khóa
c. Bật chìa khóa lại
d. Kiểm tra lỗi
Chassis > Tire Pressure Monitor > Trouble Codes
OK: Mã lỗi C2179/79 không còn xuất hiện.
Kết quả có OK không?:
Có | Kết thúc quá trình sửa chữa |
Không | Thay hộp điều khiển BCM |
Hy vọng với bài Hy vọng với bài Phân Tích Mã Lỗi C2179 Tire Pressure Monitor ECU Communication Stop / Hộp ECU giám sát áp suất lốp dừng giao tiếp Trên Toyota Corolla L4-1.8L 2015, chúc các bạn sẽ học được nhiều kinh nghiệm trong quá trình sửa chữa. Nếu thích bài viết này, hãy chia sẻ cùng với bạn bè và đừng quên kết nối với chúng tôi!
