Phân Tích Mã Lỗi P0201 Trên Xe Mitsubishi Triton L200 D2.5 2016
Phân Tích Mã Lỗi P0201: No. 1 Injector Circuit Malfunction / Lỗi mạch kim phun số 1 Trên Xe Mitsubishi Triton (L200) D2.5 2016
1. Thông tin chung
1.1. Chức năng
- ECU động cơ giám sát dòng điện cực đại trong quá trình điều khiển kim phun để phát hiện ngắt kết nối trong mạch phun nhiên liệu.
1.2. Sơ đồ mạch điện
1.3. Hiện tượng
- Động cơ báo đèn Check, máy nổ rung giật do bỏ máy. Động cơ bị mất công suất.
1.4. Nguyên nhân
- Bị hư hỏng kim phun số 1.
- Mở / ngắn mạch kim phun số 1 hoặc các giắc kết nối lỏng lẻo.
- ECU động cơ bị hư hỏng

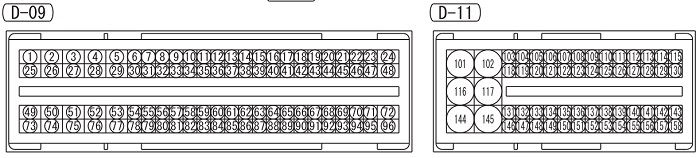

1.5. Vị trí các bộ phận
2. Quy trình xử lý mã lỗi
Lưu ý: Điện điều khiển kim phun là điện cao áp, cần bảo hộ và cẩn thận tình trạng giật điện.
2.1. Kiểm tra kim phun số 1
- Ngắt kết nối giắc kim phun.
- Tiến hành đo điện trở giữa 2 chân kim phun.
- Giá trị chuẩn: Xấp xỉ 0.45Ω (tại nhiệt độ 20 oC).
- Kết quả kiểm tra có đúng tiêu chuẩn không?
Không | Tiến hành sữa chữa hoặc thay thế kim phun số 1. Cài lại mã kim phun khi thay thế mới. |
Có | Sang bước 2.2 |
2.2. Kiểm tra đường dây giắc kim phun – chân INJ1 giắc hộp ECU
- Kiểm tra đường dây Mass xem có bị mở mạch – ngắn mạch hay bị hư hỏng?
- Kết quả kiểm tra có tốt không?
Không | Tiến hành sửa chữa, thay thế đường dây – giắc cắm khi cần thiết |
Có | Sang bước 2.3. |
2.3. Kiểm tra đường dây giắc kim phun – chân I/B1 giắc hộp ECU
- Kiểm tra đường dây dương xem có bị mở mạch – ngắn mạch hay bị hư hỏng?
- Kết quả kiểm tra có tốt không?
Không | Tiến hành sửa chữa, thay thế đường dây – giắc cắm khi cần thiết. |
Có | Sang bước 2.4. |
2.4. Kiểm tra lại mã lỗi hệ thống
- Dùng máy chẩn đoán đọc lại lỗi hệ thống. Kiểm tra xem mã lỗi P0201 còn xuất hiện không?
- Mã lỗi còn xuất hiện không?
Không | Lỗi xuất hiện không liên tục. Tiến hành kiểm tra lại các giắc nối bằng cách lắc và kéo, kiểm tra lại relay hoặc các cảm biến và tìm nguyên nhân. |
Có | Thay thế ECU động cơ. Sau khi thay thế ECU cần viết lại số VIN, học lại mã kim phun, bơm cao áp, tái tạo lại bầu DPF,… |
