Hướng dẫn nâng cấp hộp điều khiển động cơ và điều hòa không khí



HƯỚNG DẪN NÂNG CẤP HỘP ĐIỀU KHIỂN ĐỘNG CƠ VÀ ĐIỀU HÒA KHÔNG KHÍ

(ECM & MTC – ECM & A/CON) DÒNG XE RIO

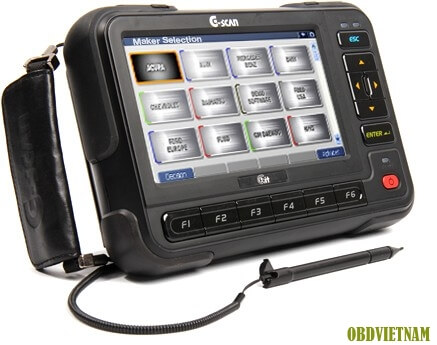

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-1

I. CHUẨN BỊ TRƯỚC KHI NÂNG CẤP .

1. Duy trì điện áp bình acquy từ 12 volt đến 14 volt.

2. Bật chìa khóa On. Động cơ không nổ máy.

3. Tắt hết thiết bị phụ tải điện.

II. QUY TRÌNH NÂNG CẤP.

  1. Nâng cấp hộp điều khiển theo phương thức chọn tự động.

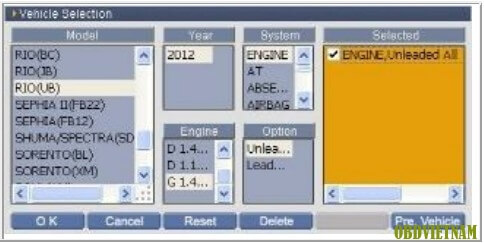

Bước 1: Chọn ECM Upgrade => VEHICLE => MODEL => MODEL YEAR => chọn hệ thống muốn nâng cấp ENGIINE hoặc AIRCON => chọn dung tích xylanh => Bấm OK.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-2

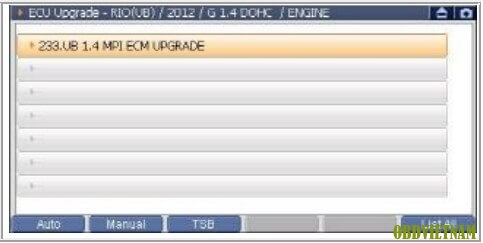

Bước 2: Chọn chế độ nâng cấp Upgrade event “233.UB 1.4 MPI ECM UPGRADE” hoặc “ 234. UB HEATER & A/CON CONTROL UNIT ( MANUAL) UPGRADE” => sau đó bấm AUTO.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-3

Bước 3: Tiến hành nâng cấp theo chỉ dẫn của G-scan.

 Bước 4: Bật công tắc IG về vị trí OFF khoảng 10 giây và bật lại ON, sau đó bấm OK để tiếp tục.

Bước 5: Kiểm tra nếu có bất cứ một lỗi chẩn đoán (DTC) được tạo ra trong quá trình nâng cấp thì xóa lỗi đó đi.

Bước 6: Khởi động động cơ xem xe có hoạt động bình thường hay không.

2. Nâng cấp hộp điều khiển theo phương thức chọn bằng tay.

Bước 1: Chọn ECM Upgrade => VEHICLE => MODEL => MODEL YEAR => chọn hệ thống muốn nâng cấp ENGIINE hoặc AIRCON => chọn dung tích xylanh => Bấm OK.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-4

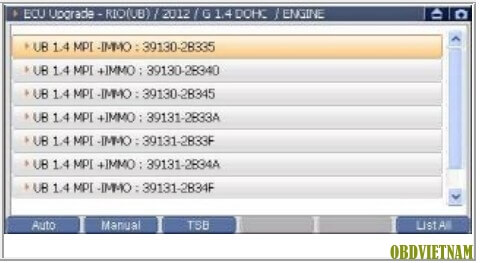

Bước 2: Chọn chế độ nâng cấp Upgrade event “233.UB 1.4 MPI ECM UPGRADE” hoặc “ 234. UB HEATER & A/CON CONTROL UNIT ( MANUAL) UPGRADE” => bấm MANUAL.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-5

Bước 3: Chọn mã phụ tùng hộp điều khiển theo thông tin ROM ID và bấm MANUAL.

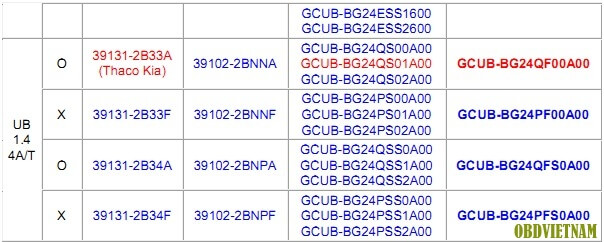

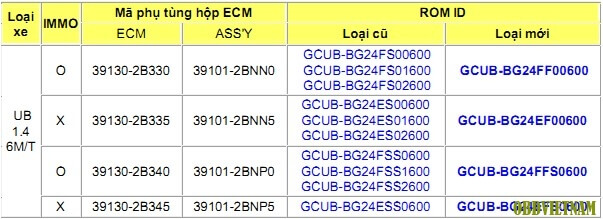

a, Bảng mã phụ tùng dùng cho nâng cấp ECM.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-6

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-7

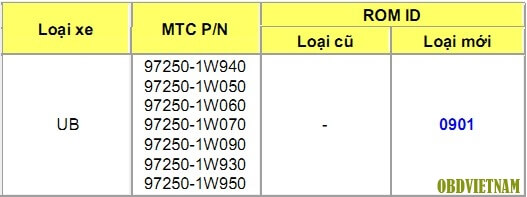

b, Áp dụng nâng cấp hệ thống điều hòa không khí.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-8

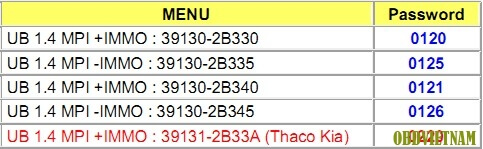

Bước 4: Nhập Password phù hợp theo bảng thông tin bên dưới bấm OK.

a, Đới với nâng cấp hộp điều khiển động cơ (ECM).

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-9

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-10

b, Đối với nâng cấp hộp điều hòa không khí.

huong-dan-nang-cap-hop-dieu-khien-dong-co-va-dieu-hoa-khong-khi-11

Bước 5: Tiến hành nâng cấp theo chỉ dẫn của G-scan.

Bước 6: Bật công tắc IG về vị trí OFF khoảng 20 giây và bật lại ON, sau đó bấm OK để tiếp tục.

Bước 7: Kiểm tra nếu có bất cứ một lỗi chẩn đoán (DTC) được tạo ra trong quá trình nâng cấp thì xóa lỗi đó đi.

Bước 6: Khởi động động cơ xem xe có hoạt động bình thường hay không.

Lưu ý :

  1. Không để mất kết nối với G-scan khi nâng cấp.
  2. Đối với xe trang bị hệ thống điều hòa điều chỉnh bằng tay, khi nâng cấp hộp điều khiển động cơ (ECM) thì phải nâng cấp hộp điều khiển hệ thống điều hòa.
  3. Đối với xe trang bị hệ thống điều hòa tự động, khi nâng cấp hộp điều khiển động cơ thì không cần phải nâng cấp hộp điều khiển hệ thống điều hòa.



Mọi thông tin cần hỗ trợ,vui lòng liên hệ :

CÔNG TY CỔ PHẦN OBD VIỆT NAM

Hotline: 1800.64.64.47

Chúc các bạn thành công !
