Hướng dẫn chẩn đoán xe Chevrolet Epica bằng Autel MS906



HƯỚNG DẪN CHẨN ĐOÁN XE CHEVROLET EPICA BẰNG AUTEL MS906



Đầu tiên kết nối thiết bị  với xe qua cổng kết nối OBDII>bật chìa khóa ON

Bước 1. Chọn Phần chẩn đoán Diagnostics.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam1



Bước 2 : Lựa chọn dòng xe Mỹ>GM.

Có tất cả 5 lựa chọn:

  • All :Tất cả các dòng xe.
  • History:Chọn từ lịch sử trước đó.
  • USA :Dòng xe Mỹ.
  • European :Dòng xe Châu Âu.
  • Asia: Dòng xe Châu Á.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam2



Bước 3 .Chọn chế độ xem (Xem bằng tay hoặc tự động)

  • Automatic selection:Xem tự động.
  • Manual selection:Xem bằng tay.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam3



Bước 4: Chọn năm sản xuất 2005.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam4



Bước 5 :Chọn dòng xe.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam5



Bước 6:Chọn nhà sản xuất .



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam6



Bước 7:Chọn series xe.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam7



Bước 8:Chọn loại động cơ xe.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam8



Bước 9:Chọn tiêu chuẩn xe“EURO III”



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam9



Bước 10:Chọn loại hộp số.

- Automatic :Hộp số tự động .

- Manual :Hộp số thường.



 huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam10



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam11



Bước 11:Chọn chế độ quét.

  • Auto scan:Quét tất cả các hệ thống.
  • Control unit:Quét từng hệt hống.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam12

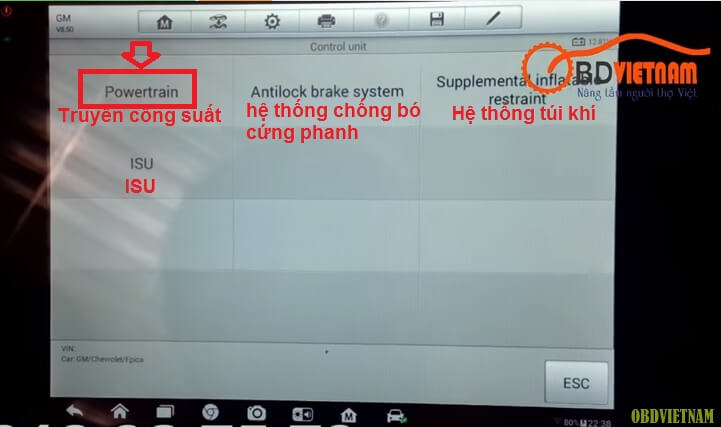

Bước 12:Chọn hệ thống truyền công suất để kiểm tra.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam13



Bước 13:Chọn chức năng đọc và xóa lỗi.

(1) Xem thông tin hộp điều khiển động cơ ECU.

(2) Đọc và xóa mã lỗi .

(3) Xem dữ liệu động.

(4) Kích hoạt các cơ cấu chấp hành.

(5) Chức năng đặc biệt.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam14



Bước 14:Vào chức năng đọc lỗi “Read codes”



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam15



Bước 15:Vào chức năng đọc lỗi động cơ

  • Engine:Động cơ.
  • Transmission:Hộp số.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam16



Bước 16:Vào chế độ mã lỗi bổ sung.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam17



Bảng mã lỗi



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam18



Bước 17:Vào chức năng đọc lỗi Hộp số.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam19



Bảng mã lỗi



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam20



Bước 18: Chọn chức năng Xem dữ liệu động của xe.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam21



Bước 19: Chọn chức năng Xem dữ liệu động của động cơ.

  1. Xem dữ liệu động của động cơ.
  2. Xem dữ liệu động của hộp số.



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam22

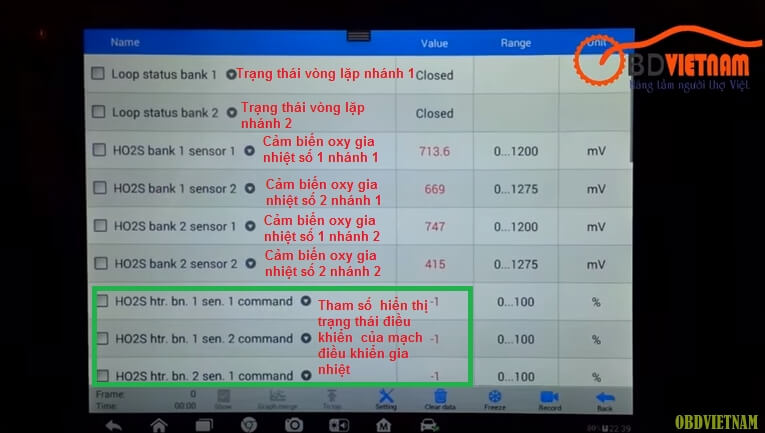

Bước20: Chọn“HO2S”xem dữ liệu động của các cảm biến oxy có gia nhiệt.



 huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam23



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam24



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam25


huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam26



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam27



huong-dan-chan-doan-xe-chevrolet-epica-bang-autel-ms906-obdvietnam28



Mọi chi tiết xin gửi về

CÔNG TY CỔ PHẦN OBD VIỆT NAM

Hotline: 1800 64 64 47
