HỌC TIẾNG ANH Ô TÔ QUA HÌNH ẢNH ( Phần 7 ) – HỆ THỐNG ĐÁNH LỬA VÀ CÁC CẢM BIẾN TRÊN XE



Hệ thống đánh lửa và các cảm biến trên xe

Được sự đón nhận và phản nồng nhiệt từ các đọc giả,các kỹ thuật viên từ trên mọi miền đất nước gửi về đánh gia cao tính thực tiễn của Học tiếng anh oto qua hình ảnh. Đây là niềm động viên,khích lệ chúng tôi tiếp tục nỗ lực hơn nữa để có thể đem được thêm nhiều series đến mọi người. Hôm nay OBD Việt Nam xin gửi đến phần 7 – Hệ thống đánh lửa và các cảm biến trên xe. Các bạn hãy cùng xem nhé !

HƯỚNG DẪN ĐIỀU CHỈNH KHE HỞ NHIỆT TRONG Ô TÔ

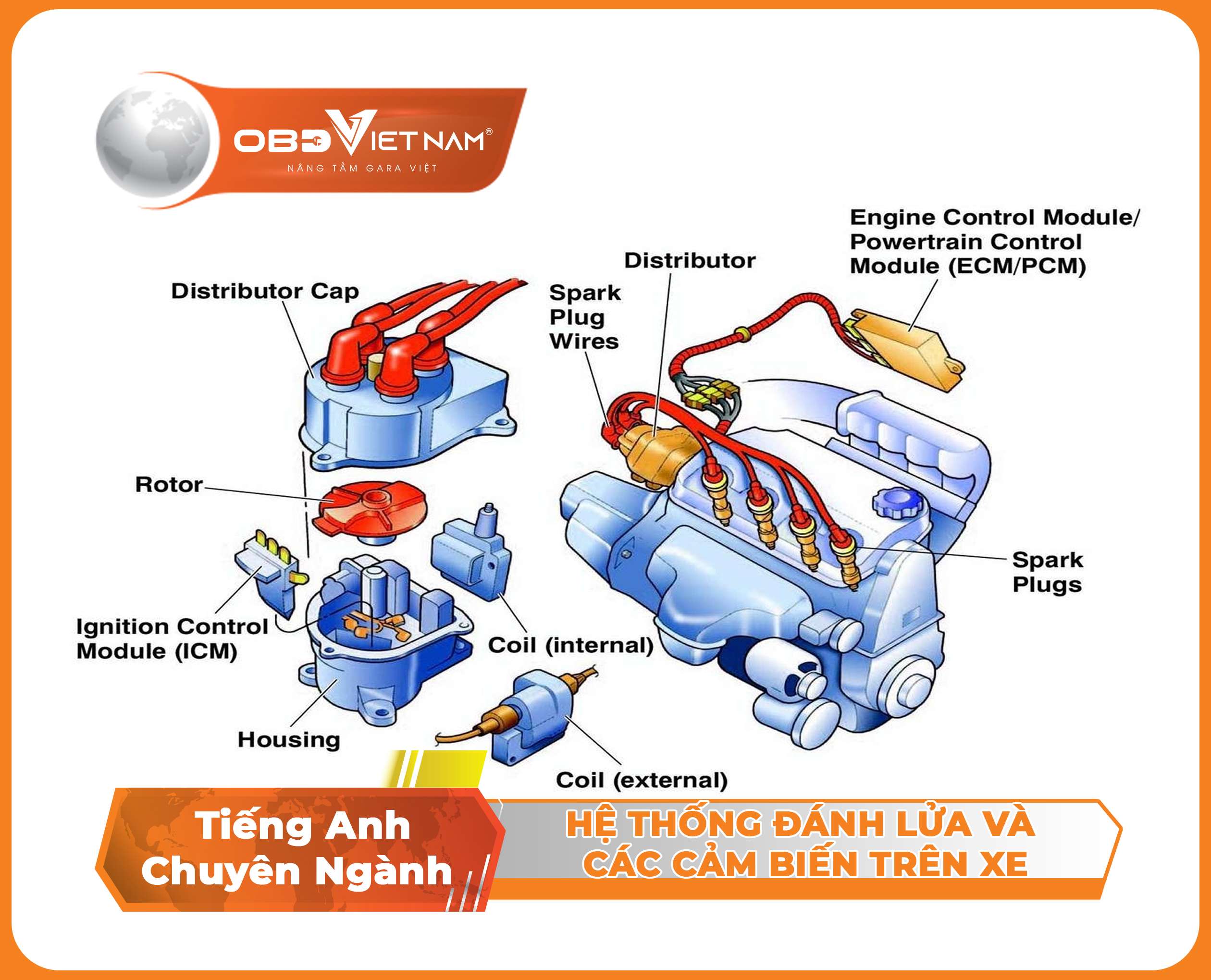

HỆ THỐNG ĐÁNH LỬA VÀ CÁC CẢM BIẾN TRÊN XE

Distributor Cap : Nắp bộ chia điện

Rotor : Rô to

Ignition Control Module ( ICM ) : Bộ điều khiển đánh lửa

Housing : Vỏ bộ chia điện

Coil ( internal) : Cuộn thứ cấp

Coil ( external) : Cuộn sơ cấp

Spark Plugs : Bugi đánh lửa

Engine Control Module/Powertrain Control Module (ECM/PCM) : Hộp điều khiển trung tâm

Distributor : Bộ chia điện

Spark Plug Wires : Dây cao áp



HỆ THỐNG ĐÁNH LỬA VÀ CÁC CẢM BIẾN TRÊN XE

Battery : Ác quy

Ammeter : Đồng hồ đo

Coil-Primary Windings ( red ) : Cuộn sơ cấp

Coil-Secondary Windings (blue ) : Cuộn thứ cấp

Cam : Trục cam

Ignition : Bộ đánh lửa

Points : Tiếp điểm

Rotor : Rô to

Spark Plugs : Bugi đánh lửa



HỆ THỐNG ĐÁNH LỬA VÀ CÁC CẢM BIẾN TRÊN XE

Ignition Coil : Bobin đánh lửa

Spark Plug :Bugi đánh lửa

Crankshaft Position/Cylinder Position ( CKP/CYP) Sensor : Cảm biến vị trí trục khuỷu/Vị trí xi lanh

Ignition Control Module ( ICM ) : Bộ điều khiển đánh lửa

Radio Noise Condenser : Bộ tắt dao động phát ra trong cuộn dây.

Engine Control Module / Powertrain Control Module ( ECM/PCM ) : Bộ điều khiển động cơ.



HỆ THỐNG ĐÁNH LỬA VÀ CÁC CẢM BIẾN TRÊN XE

Mass Air Flow Sensor : Cảm biến lưu lượng khí nạp

Air Cleaner Temperature Sensor : Cảm biến nhiệt độ khí nạp ( sau dàn hút )

Barometric Pressure Sensor : Cảm biến áp suất chân không đường ống nạp

Throttle Possition Sensor : Cảm biến vị trí bướm ga

Detonation (Knock) Sensor : Cảm biến kích nổ

Ambient Air Temperature Sensor : Cảm biến nhiệt độ bên ngoài môi trường

Heater Core Temperature Sensor : Cảm biến dây nhiệt

Manifold Absolute Pressure Sensor : Cảm biết áp suất tuyệt đối đường ống nạp

EGR Valve Position Sensor : Cảm biến vị trí van EGR ( van luân hồi khí xả )

Air Temperature Sensor : Cảm biến nhiệt độ khí nạp ( trước hàn hút )

Tail light Outage Sensor : Cảm biến tạo nháy đèn

Steering Angle Sensor : Cảm biến góc lái

Rear Wheel Level Sensor : Cảm biến vị trí bánh xe sau

ABS Wheel Speed Sensor : Cảm biến tốc độ bánh xe ( ABS )

Vehicle Height Sensor : Cảm biến chiều cao của xe

Washer Fluid Lever Sensor : Cảm biến đo mức nước bìnhrửa kính.

Brake Fluid Lever Sensor : Cảm biến đo mức dầu thắng

Acceleration Sensor : Cảm biến gia tốc

Turbo Boost Sensor : Cảm biến áp suất tăng áp

Methanol Fuel Sensor : Cảm biến đo metanol trong nhiên liệu

Transmission Output Speed Sensor : Cảm biến tốc độ đầu ra của hộp số.

Accelerator Pedal Position Sensor : Cảm biến vị trí bàn đạp ga.

EGR Pressure Feedback Sensor : Cảm biến đo áp suất khí xả

Coolant Temperature Sensor : Cảm biến nhiệt độ nước làm mát

Vehicle Speed Sensor : Cảm biến tốc độ xe

Camshaft Position Sensor : Cam biến vị trí trục cam

Transmission Input Speed Sensor : Cảm biến tốc độ đầu vào hộp số

Transmission Shift Position Sensor : Cảm biến vị trí tay số

Transmission Temperature Sensor : Cảm biến nhiệt độ hộp số

Oil Temperature Sensor : Cảm biến nhiệt độ dầu

Oxygen Sensor : Cảm biến oxi

Coolant Level Sensor : Cảm biến đo mức nước làm mát

Crankshaft Position Sensor : Cảm biến trục khuỷu

MÔ MEN XOẮN LÀ GÌ, CÔNG SUẤT VÀ Ý NGHĨA TRÊN Ô TÔ

Các phần trước :

Phần 1 : Động cơ

Phần 2 : Các module điều khiển

Phần 3 : Hệ thống làm mát và bôi trơn

Phần 4 : Nội thất bên trong xe

Phần 5 : Các hệ thống điện tử trên xe BMW

Phần 6 : Hệ thống treo và hệ thống lái
